KYN28A-12高壓開關柜特點與機構分析

發布時間:2017-05-03

瀏覽量:0

發布人:未知

其實kyn28A高壓開關柜在開關柜中還是比較常見的型號特征,那么用法也是非常廣泛的,那么現在我們就來看看KYN28A-12高壓開關柜特點與機構分析

KYN28A-12開關柜(全稱:鎧裝型移開式交流金屬封閉開關設備)系三相交流50Hz的戶內成套配電裝置,用于接受和分配3.6-12 千伏的網絡電能并對電路實行控制保護及監測。本開關柜能滿足GB3906DL404IEC-298 等標準要求,并具有防止誤操作斷路器,防止帶負荷推拉手車,防止帶電關合接地開關,防止接地開關在接地位置送電和防止誤入帶電間隔,即簡稱的五防 。它既能配用ZN63A(即VSI)真空斷路器,也可配置進口VD4 真空斷路器。
這個大家要記住了,也只有做好了這些才能夠更進一步的了解這個高壓開關柜。

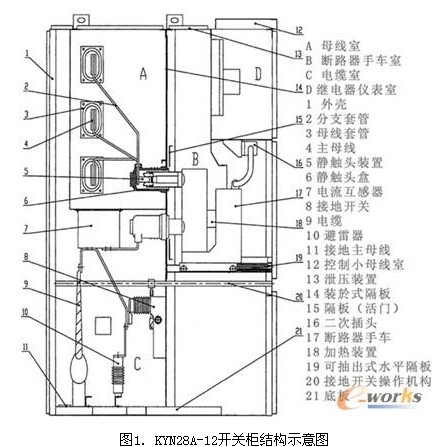

KYN28型高壓開關柜按GB3906-913-35KV交流金屬封閉開關設備》設計。整體由柜體和中置式可抽出部件(即手車)兩大部分組成,開關柜的結構示意圖見圖 1。柜體分隔為四個獨立小室(A:母線室,B:斷路器手車室,C:電纜,D:繼電器儀表室),當斷路器室門打開時具有架空進出線、電纜進出線及其它功能 方案,經排列、組合后能成為各種主結線方案的配電裝置。本開關柜可以從正面進行安裝調試和維護,即保證了安全性;又提高了靈活性,體積小,減少了占地面 積。




KYN28A-12高壓開關柜結構概述:

    1、基本結構:

    開關柜由固定的柜體和真空斷路器手車組成,這是它的基本結構。開關柜及安裝的電氣元件參見結構示意圖。

    2、KYN28A-12高壓外殼和隔板:

    開關柜的外殼和隔板由優質鋼板制成,具有很強的抗氧化、耐腐蝕功能,且剛度和機械強度比普通低碳鋼板高。三個高壓室的頂部都裝有泄壓裝置。出現內部故障 時,高壓室內氣壓升高,由于柜門已可靠密封,高壓氣體將通過泄壓裝置泄壓。相鄰的開關柜由各自的側板隔開,拼柜后仍有空氣緩沖層,可以防止開關柜被故障電 弧貫穿熔化。繼電器儀表室D裝配成獨立隔室,與高壓區域分隔開。隔板將斷路器手車室B和電纜室C隔開,即使斷路器手車移開(此時活門會自動關閉),也能防 止操作者觸及母線室A和電纜室C內的帶電部分。卸下緊固螺栓就可移開水平隔板,便于電纜密封終端的安裝。

    3、KYN28A-12高壓開關柜內獨立的小室:

    1)KYN28A-12高壓斷路器手車室

    斷路器手車裝在有導軌的斷路器手車室B內,其示意圖如圖2所示。可在運行、試驗/隔離兩個不同位置之間移動。當手車從運行位置向試驗/隔離位置移動時,活 門會自動蓋住靜觸頭,反向運行則打開。手車能在開關柜門關閉的情況下操作,通過門上的觀察窗可以看到手車的位置、手車上的ON(斷路器合閘)/OFF(斷 路器分閘)按鈕、合分閘狀態指示器和儲能/釋放狀況指示器。



手車可采用手動進行移動。框架由合金鋼板拼裝而成,上面裝斷路器和其他設備。具有彈簧觸頭系統的觸臂裝在斷路器的極柱上,當手車插入到運行位置時起電氣聯 接作用。手車于開關柜之間的信號、保護和控制線,用一個控制線插頭聯接。手車剛插入開關柜就固定在試驗/隔離位置,同時也可靠地聯接到開關柜的接地系統。 手車的所在位置,能通過觀察窗或裝在低壓室面板上的手車電氣位置指示器看到。

    2)KYN28A-12高壓母線室

    母線從一個開關柜引至另一個開關柜,通過分支母線和套管固定。矩形的分支母線直接用螺栓聯接到主母線上,不需任何聯接夾。所有母線和分支母線都用熱縮套管覆蓋。套管板和套管將柜與柜之間的母線隔離起來,并有支撐作用。對電動應力大的開關柜,一般需要這種支持。

    3)KYN28A-12高壓電纜室

    電流互感器和接地開關裝在電纜室后部。電纜室也可安裝避雷器。當電纜室門打開后,有足夠的空間供施工人員進入柜內安裝電纜(最多可并接6根)。蓋在電纜入 口處的底板可采用非導磁的不銹鋼板,是開縫的,可拆卸的,便于現場施工。底板中穿越一、二次電纜的變徑密封圈開孔應與所裝電纜相適應,以防小動物進入。

    4)KYN28A-12高壓繼電器儀表室

    開關柜的二次元件裝在低壓室內及門上。控制線線槽空間寬裕,并有蓋板,左側線槽用來引入和引出柜間連線,右側線槽用來敷設開關柜內部連線。低壓室側板上有控制線穿越孔,以便控制電源的聯接。

以上部分就是我們針對高壓開關柜給出的一些特征以及特點分析。
