電流互感器二次額定電流1A和5A的差異

發布時間:2022-05-17

瀏覽量:0

發布人:源創大白

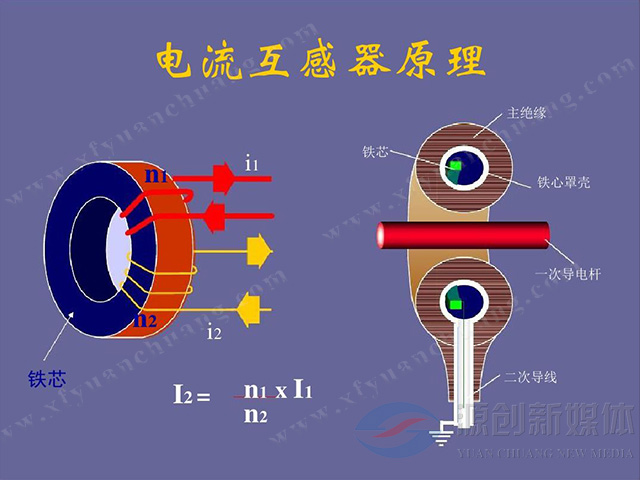

在生產高低壓開關柜中電流互感器是必不缺少的主元器件之一,其作用是將交流回路中的大電流轉換成一定比例的小電流,用于測量和繼電保護。電流互感器由封閉的鐵芯和繞組組成,它的一次繞組匝數(z)很少,而且連接在被測電流的線路中,所以它往往有線路的全部電流流過。那么電流互感器二次額定電流1A和5A的差異在哪里呢?

1


我們知道普通電流互感器的二次電流是5A,在什么情況下選擇1A?變壓器的二次負載主要是電流線和電流表。如果二次線較長,線電阻過大,會影響電流表的顯示精度。因此,在長距離測量電路中,電流互感器的二次電流是1A型的。


GB1208-2016《電流互感器》第5.2項中規定標準的電流互感器二次電流為1A和5A,優選值為5A,當傳輸距離較大時應選1A。


1、線路功耗降低


線路功耗與通過電流平方成正比,二次電流為1A的電流互感器比5A減低功耗25倍,即1A的功耗僅為5A的4%。


1

表1 電流互感器測量回路的功耗




2、傳輸距離加大


在相同負載下,二次電流為1A互感器的傳輸距離是5A的25倍,這樣可避免5/1A中間互感器或選用大容量互感器。

2

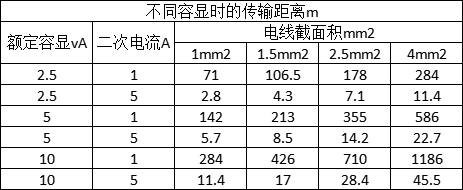

表2 不同額定容量時的傳輸距離


3、電線截面積小


在大中型工廠中,當儀表與電流互感器安裝距離較近時(如45.5m),從表2可以看出,選用5A、10VA電流互感器時,經過計算,線路的截面積需要4mm2當距離為71m時,如果選用1A、2.5VA電流互感器,則線路截面僅為1mm2。目前,隨著計算機和數控儀表的普及和發展,選用額定二次電流為1A及以下的電流互感器已較為普遍,所以在設計過程中一定要了解電流互感器的相關知識。
