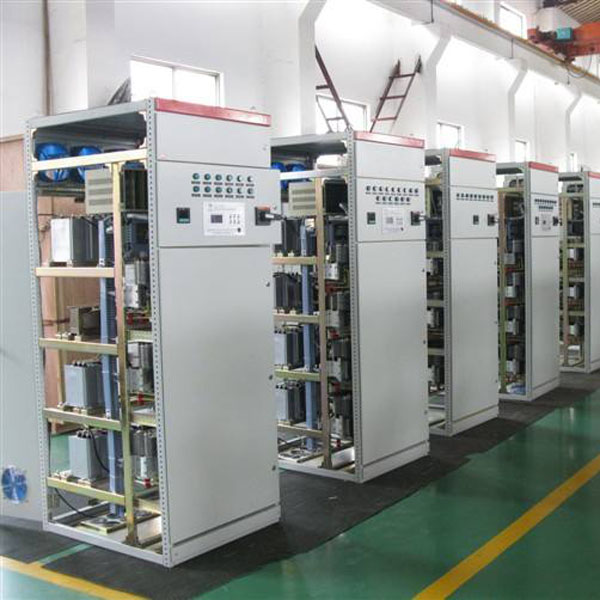

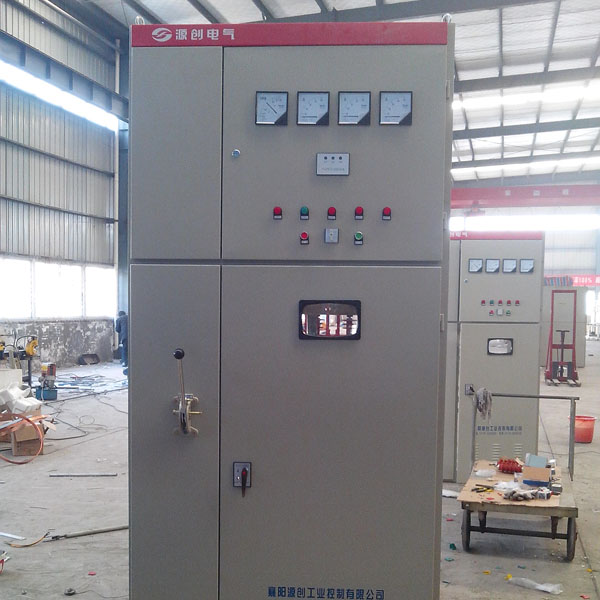

工作原理

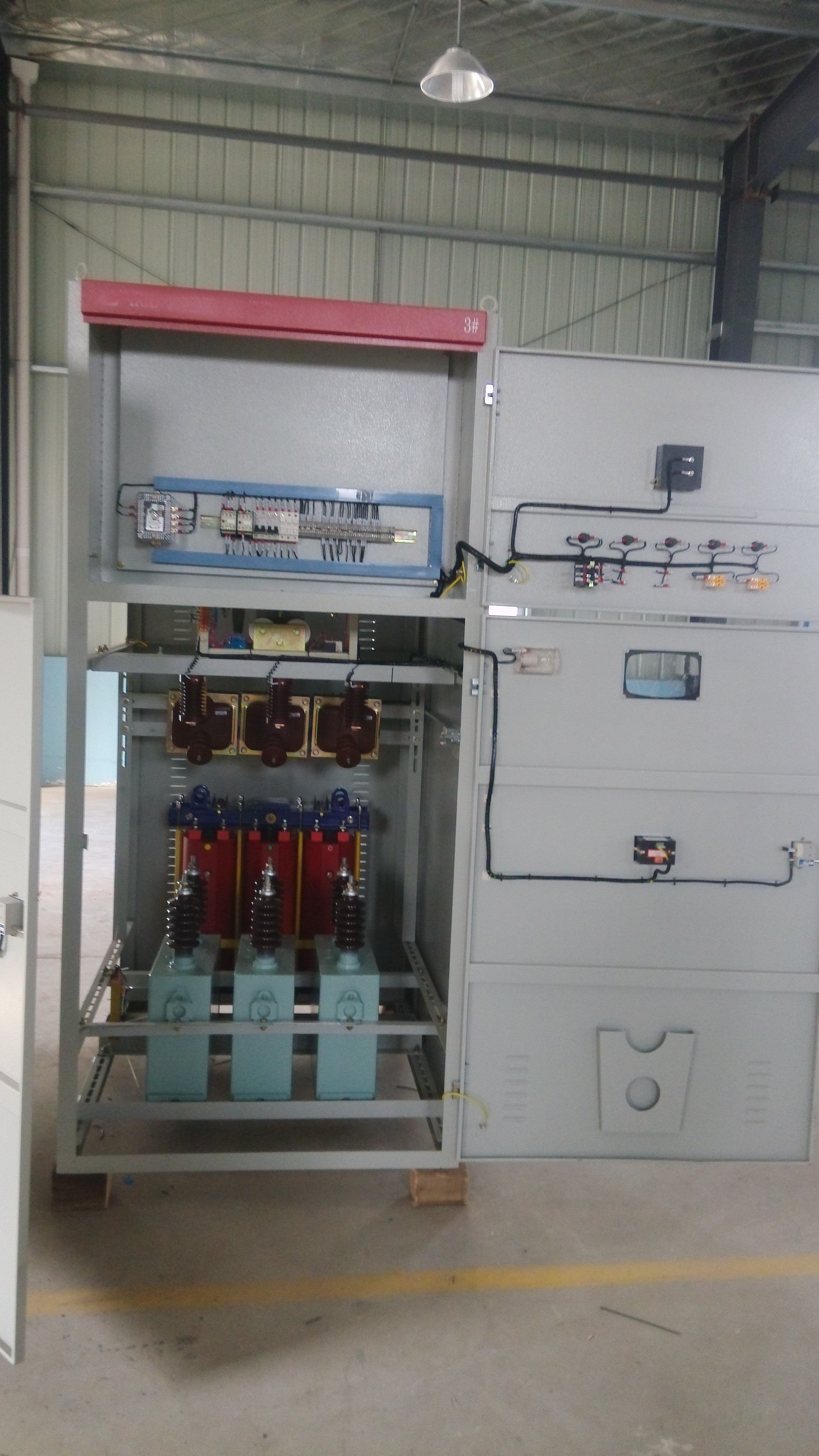

    LTC系列動態無功補償裝置主要由監控終端、開關模塊、電容器、電抗器、斷路器、機柜等構成，控制器采用前饋或監測（三相平衡負荷，采集單相信號，三相不平衡負荷，采用三相信號）以負載的實時無功功率為投切物理量，應用瞬時無功控制理論及網壓支持算法，在10ms內完成信號數據采集、計算及控制輸出；投切開關拉到的投切的指令后，在小于10ms內完成零電流投入，投切無涌流，對電網無沖擊，并且在主電路和開關中采取措施，對于主回路電容器有預沖電的作用，避免了投切電容器的沖擊，便于運行，更加穩定、安全、可靠。為保證實時跟蹤投切，整個系統響應時間小于20ms，可滿足快速變化負載的需要，實現快速補償。

適應范圍

    廣泛適用于電力、冶金、鐵道、軍工、石油、機械、化工、港口、輕工、建材、礦山、造船等供配電系統中，要求動態無償補償且同時需要抑制或治理諧波的場合；尤其適用諧波、負荷大且變化的工況。

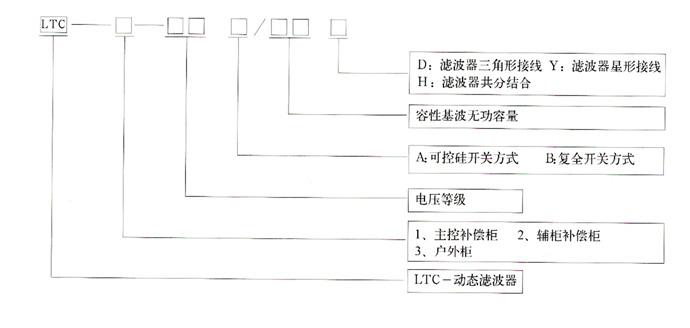

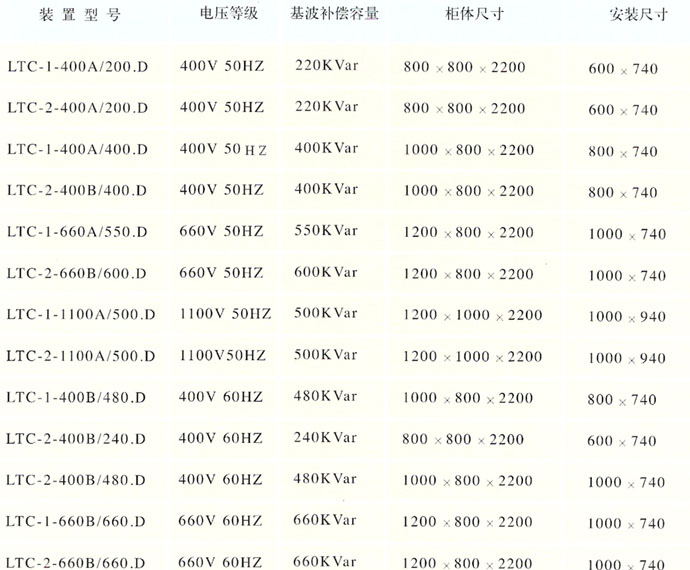

型號說明

注：1、進線方式為下進線  2、可承接各種非標準動態濾波器的設計制作。

主要技術指標

額定電壓：400V、600V、1100V    諧波濾除率：

動態響應時間：≤20ms           非標濾波型： 滿足GB/T14549-43要求

額定測量電流：5A               標準濾波型： 5次諧波濾除率≥40%

諧波測量范圍：1-31次           穩定范圍：滿足GB.12326-90  △u≤±2%

基波無功補償：cosф≥0.9        整機功耗：≤1%的裝置容量
